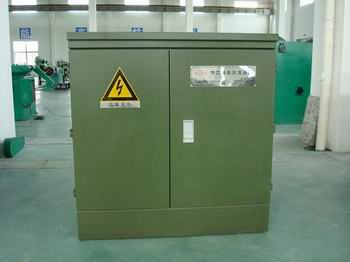

10KV美式箱变

10KV美式箱变

在试品的高压测施加三相对称数值不大而足以使示波器高、低压电压振子正常工作的电压。将高、低压的电压(如AB-ab,BC-bc,CA-ca)对应的引人分压箱，特别要注意分压箱及振子的极性，然后调节示波器的振幅使其有所差别，以便于辨认。高压电压正半波过零与低压电压的角度差a就是低压越前或滞后高压的角度。
    10KV美式箱变应至少在两对对应线端上侧**。如果对测t结果有怀疑时，应在已知矢2关系的产品上验证试验接线的正确性。

山东省恒昌变压器有限公司是一家以科技为先导，产品创新为目标，诚信服务为宗旨，专业化生产6KV,10KV,35KV各种电压等级的S9,S11,S13系列节能型油浸式电力变压器，厢式变压站和组合式变压器，电炉变压器，整流变压器，环氧树脂绝缘干式变压器及其它特种变压器的股份制高新技术企业。
    公司拥有先进完善的生产检测设备，并形成精湛的制造工艺及自己的产品设计特色，年产量达200万千伏安。产品畅销山东，山东，河北，山东，湖北等几十个省市和地区。
    山东省恒昌变压器有限公司一贯坚持以质量求生存，以效益求发展。在农村电网改造建设中多次中标，产品供不应求。
    我公司本着“用户第一，质量第一，服务第一”的原则，向广大用户郑重承诺：全省范围24小时上门服务，所售产品一年包换，十年保修。
    公司全体员工以精湛的技术和精益求精的工作作风，积极投入行业的领域内尖端技术的研究与开发，努力建设一个具有国内国际一流水平的输变电设备研发制造基地，竭诚为广大新老客户提供****质的服务

10KV美式箱变特点
1结构紧凑、体积小、安装方便、灵活[2]；
2全绝缘、全密封结构、安全可靠、免维护，可靠保护人身安全；
3高压侧采用双熔断器保护，其中插入式熔断器熔丝为双敏熔丝（温度、电流）、后备熔断器为限流熔断器，降低了运行成本；
4高压进线采用电缆接插件结构，全绝缘、安全可靠、操作方便；
5既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性
6变压器为三相三柱或三相五柱等结构，铁芯采用阶梯接缝工艺或卷铁芯工艺，噪声低、损耗低、抗短路和过载能力强。
7采用真空干燥和真空注油的特殊工艺，我公司将用在110kV产品的此工艺延伸到10kV产品，为提高产品质量提供有力保障。
8箱体可根据运行环境的要求采用防腐设计和特殊喷漆处理，具有“三防”功能，即防凝露、防盐雾、防霉菌的功能，并能满足高温、高湿环境下的防腐要求。

10KV美式箱变防腐和防护：
据美国COOPER 公司的10KV美式箱变资料介绍，其箱体采用防腐设计和特殊喷漆处理，可适用于各种恶劣环境，如多暴风雨和高污染地区。其箱体在喷漆前经过八道预处理工序，然后进行七道喷漆和烘烤工序才算完成，可见其对防腐的慎重态度。国内生产的10KV美式箱变壳体几乎没有进行特殊处理，基本上是采用酸洗后，静电喷涂处理，甚至有的企业连酸洗处理都不进行，更有甚者，在外表面上只进行喷漆处理，可想而知，其外壳的防腐能力如何。即便是静电喷涂处理，由于底表面进行处理时往往会出现一些死角，而静电喷涂在这些没有处理好的部位上很难喷涂上粉末，所以必然留下锈蚀的隐患。由于箱变要长年累月的在风吹、雨淋、日晒的户外环境中工作，如果表面处理不好，锈蚀将是十分严重的。这一问题是十分重要的，也是国内几十年来一直十分关注、重视、研究的课题，所以有许多厂家采用一些其它技术来解决这— 问题。关于防护问题，10KV美式箱变的变压器油箱和散热片部分裸露在外边，其目的就是为了改善散热条件。但是，由于其直接暴露在阳光下，在阳光的热辐射下，会不会影响温升。此外，裸露在外的部分很容易受到外力的碰撞、敲击而遭到损坏。如果一旦损坏，变压器油就会大量流失，后果不堪设想，所以一些国内厂家在散热片部位又包上一层钢板，以求得增加防护能力。

10KV美式箱变适用范围
①城市公用配电系统，在住宅小区，繁华街道负荷增加时，需要增加变压器容量。
②施工工地的临时供电：已有建筑物情况下，需要改造或增加用电设备，野外作业和室外作业场所的供电，如油田、采矿、港口码头、车站等。

10KV美式箱变一般要求

⑴简单照明，公用配电情况下，箱变高压接线方案中不必设高压计量，仅设低压计量或无计量，无需补偿。馈出回路4～6回，采用塑料断路器控制和保护；

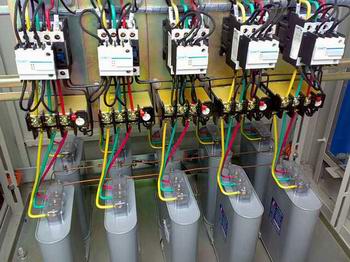

⑵动力照明公用配电情况下，箱变配出回路有所增加，达8～12回，此外，应有无功补偿功能；
⑶自维用电及特殊情况。
箱式变电站占地面积小。一般箱式变电站占地面积仅为5~6㎡，甚至可以减少3~3.5㎡。适合于在一般负荷密集的工矿企业、港口和居民住宅小区等场所，可以使高电压供电延伸到负荷中心，减少低压供电半径，降低损耗。低压供电线路较少，一般为4~6路。缩短现场施工周期，投资少。
采用全密封变压器和SF6开关柜等新型设备时，可延长设备检修周期，甚至可达到免维护要求。外形新颖美观，可与变电站周围的环境相互协调。城市供电部门，对自维箱变（250kVA或315kVA以上），规定必需采用高压计量，还有的场合，配出回路较多包括设置备用回路。这些情况下，设计者结合用电实际参考生产厂家选样本，进行优化设计。
