35千伏油浸式变压器

35千伏油浸式变压器

35千伏油浸式变压器局部放电电源主要有3种:中频发电机组、方波变频电源和正弦波变频电源.由于110kV变电站用变压器容量小，一般无法提供中频发电机组所需的启动电流.因此中频发电机组在110 kV变压器局部放电试验中较少采用;而方波变频电源会产生干扰信号，也不能满足现场局部放电试验的要求;标准正弦波变频电源是由低频大功率晶体管组成的线性矩阵放大网络，工作在线性放大区，可获得与信号源一致的标准正弦波形，由于其内部电路均没有工作在开关状态下，不会产生严重的干扰信号，因此标准正弦波变频电源适合作为局部放电试验的电源。

35千伏油浸式变压器采用全充油的密封型。波纹油箱壳体以自身弹性适应油的膨胀是永久性密封的油箱，油浸式变压器已被广泛地应用在各配电设备中。

35千伏油浸式变压器的核心部份是由闭合铁芯和套在铁芯柱上的绕组组成。此外，还有油箱、储油柜、套管、呼吸器、防爆管、散热器、分接开关、瓦斯继电器、温度计、净油器等。

35千伏油浸式变压器正常使用条件:
1.海拔不超过1000m户内或户外
2.****环境气温+40℃****日平均温度+30℃
3.****年平均温度+20℃****气温-25℃
4.根据用户要求可提供在特殊使用条件下运行的变压器。

35千伏油浸式变压器性能特点
a、油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
b、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。
c、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至****。
d、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了变压器的高度。
e、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
f、根据以上五点性能，保证了油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。

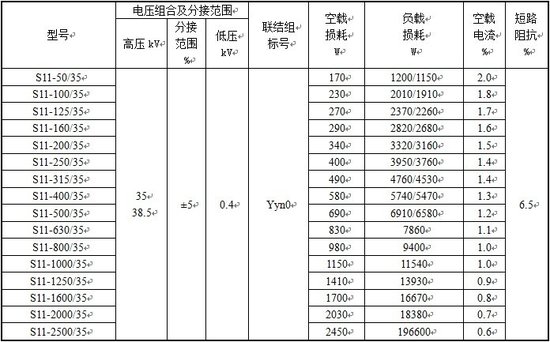

注意：表中重量、外形尺寸仅供参考，**终尺寸以合同签订后图纸确认为准

销售热线：15606350552

我厂产品均采用国际变压器委IEC和GB1094****标准设计生产,产品包括12500KVA,35KV及以下S9型、S11型节能电力变压器及整流变压器、油田专用变压器、有载调压变压器、干式变压器等，并可根据用户的要求自行设计制造各种非标准变压器等产品。
