S13-MRL立体卷铁芯变压器

S13-MRL立体卷铁芯变压器

线组电阻侧定是检查线圈内部导线的焊接质t，引线与线圈的焊接质a，线圈所用导线的规格是否符合设计，以及分接开关、套管等载流部分的接触是否良好。变压器各烧组的电阻应分别在各绕组的线端上侧定。三相变压器绕组为星形连接无中性点引出时，应测量其线电阻，例如AB,BC,CA;如有中性点引出时，应测it其相电阻，例如AO,BO,CO。但对中性点引线电阻所占比重较大的yn联结且低压为400 V的配电变压器，应侧量其线电阻(ab,bc,ca)及中性点对一个线端的电阻，如a0.绕组为三角形联结时，首末端均引出的应侧**其相电阻。封闭三角形的试品应测定其线电阻.

S13-MRL立体三角形卷铁芯变压器产品特点：
一 卷铁芯变压器损耗低
按现行国际GB/T6451-1999《三相油浸电力变压器技术参数和要求》容量30-1600kVA，S13-M.RL系列空载损耗平均下降50%，负载损耗平均下降30%；S11-M.RL系列空载损耗平均下降30%负载损耗平均下降25%。
二 空载电流低
由于卷铁心材质优良以及绕制加工特点，使空载电流显著降低。按现行国标GB/T6451-1999、S13-M.RL系列空载电流平均下降75%；S11-M.RL系列空载电流平均下降75%。
三 运行噪声低
按JB/T10088-1999噪声标准，S13-M.RL及S11-M.RL系列噪声均降低约7-9dB。
四 抗短路能力强
变压器器身整体成立体三棱柱形状，四周及中央均设置拉螺杆，与上下铁轭绝缘及层压木块构成一体，能有效抵御突发短路时的轴向，辐向机械应力。

S13-MRL立体三角形卷铁芯变压器结构特点：
1 铁心
采用材质性能不低于30ZH110冷轧硅钢片；三相三柱立体对称结构有**平衡的三相磁路；每组(卷)心片由薄钢带在专用铁心卷绕机上绕制，压力均匀紧实；铁心框片经真空退火处理，消除应力，提高电磁性能；铁心表面涂环氧树脂漆，防潮，固化。
2 绕组
采用低氧铜材质的纸包铜扁线或QQ-2缩醛漆包圆铜线；低压线圈为双层或四层圆铜式或新螺旋式，或箔式。高压线圈为多层圆筒式；线圈油道为瓦楞结构，层间绝缘为双面点胶纸；低压及高压表面均加绕环氧树脂半粘性玻璃纤维带，增加机械强度。
3 器身、引线
采用绝缘纸板制作上下铁轭绝缘；采用层压木制作平衡垫块绝缘；采用层压纸板作引线支架；所有紧固件均为有效锁紧的防松螺母。
4 油箱
采用三角形结构的全密封波纹油箱，三相均设置波纹片以保证散热及补偿随油温变化而致油体积变化的膨缩体积；箱盖面上装有带压力释放阀的油位计便于加油及观察油面高度，及对变压器内部突发故障过压时释放压力安全保护。

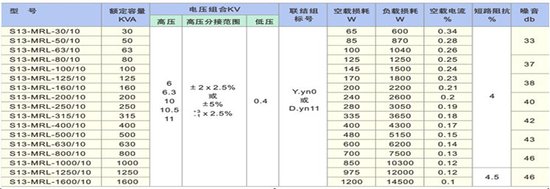

注意：表中重量、外形尺寸仅供参考，**终尺寸以合同签订后图纸确认为准
